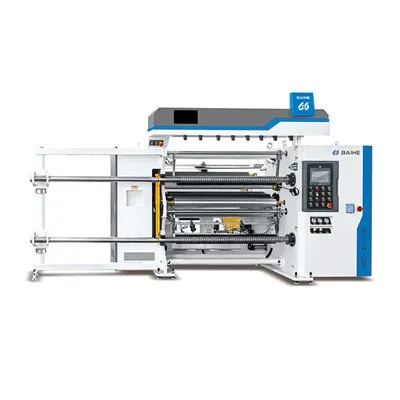

Automatický vysokorýchlostný rezací prevíjací stroj

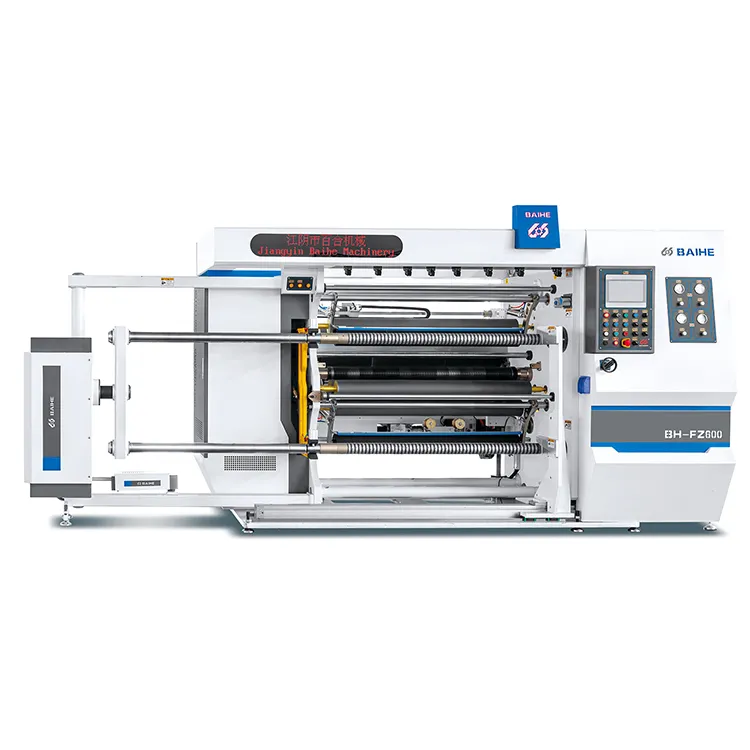

Automatický vysokorýchlostný rezací prevíjací stroj BH-FZ600 sa vzťahuje na rezaný BOPP, CPP, PET, PE, kompozitný film, film potiahnutý hliníkom, kotúč filmu, kotúč hliníkovej fólie a iné rolovacie materiály atď.





Položka parametra	Index parametrov
Rozsah hrúbky materiálu	0.012--0.18 mm
Platná šírka zariadenia	1300 mm
Priemer odvíjania	Φ1000 mm (MAX)
Priemer navíjania	Φ600 mm (MAX)
Mechanická rýchlosť	600 m/min (MAX)
Rozsah napätia	30--300N
Ovládanie napätia odvíjania	Neustále napätie
Kontrola napätia pri navíjaní	Napätie kužeľa
Metódy vedenia webu	Sledovacia hrana/ Sledovacia čiara
Presnosť vedenia	±0.3 mm
Rozsah pohybu vedenia webu	± 100 mm
Spôsob navíjania	Stredové navíjanie
Spôsob načítania	Kotúč zdvíhacieho materiálu kužeľovej hlavy/motora bez hriadeľa
Spôsob vykládky	Vykladacia rolka s bočným ramenom, vykladací stojan pri prevrátení
Priemer odvíjacej papierovej rúrky	3 palce (Φ76 mm)/6 palcov (Φ152 mm)
Priemer prevíjacej papierovej rúrky	3 palce (Φ76 mm)
Šírka rezu	50-1300 mm
Presnosť merania dĺžky	±1/1000m
Sila prevíjania	4,4 kW (2 sady)
Trakčná sila	3 kW (1 sada)
Uvoľnenie sily	5,5 kW (1 sada)
Fúkacia sila	1,5 kW
Celkový výkon	≈21 kW
Napájacie napätie	AC 380V±5%, trojfázové, 50Hz
Tlak vzduchu	Väčšie alebo rovné 0.6 Mpa
Rozmer zariadenia	4800*2200*2200 mm
Hmotnosť zariadenia	≈5030 kg





1. Odvíjacia časť

• Metóda odvíjania: Použitie mechanického skľučovadla s kužeľovou hlavou bez hriadeľa, ktoré sa môže pohybovať doľava a doprava. Odvíjanie rámu priamo hore a dole pomocou ovládania motora, aby sa znížila náročnosť práce. Odvíjacie kužele môžu byť 3-palcové, 6-palcové alebo 3+6 kusov.
• Webové vedenie: Tento vysokorýchlostný rezací stroj využíva vodiaci systém BST dovezený z Nemecka, sledovanie okrajov materiálu alebo tlačenú líniu, s funkciou elektrického jemného ladenia, umožňuje stroju rýchlo nastaviť fotoelektrickú polohu, aby sa znížili náklady a zvýšila účinnosť.





• Jemné doladenie vedenia pásu: Synchrónny motor sa používa na ovládanie jemného doladenia ľavého a pravého doladenia fotoelektrickej osi tak, aby bolo možné ovládať funkciu jemného fotoelektrického doladenia na pracovnej ploche.
• Nastavovacie zariadenie: Odvíjací hliníkový vodiaci valec má predné a zadné nastavovacie zariadenia, vyrába materiál v plnom rozsahu paralelne s vodiacim valcom, aby sa zabezpečila presnosť a kvalita prevíjania.
• Detekcia odvíjacieho napätia: Odvíjacie napätie je realizované dvoma snímačmi vážiaceho tlaku, zosilňovačom ťahu kombinovaným s vektorovým frekvenčným meničom a motorom s frekvenčným prevodom. Výstupný krútiaci moment motora na konverziu frekvencie spôsobuje, že materiálový film vytvára určité napätie, aby sa zabezpečilo napätie materiálového filmu. Konštantná kontrola povrchového napätia.
• Ovládanie odvíjania: K dispozícii sú funkcie ako spustenie, zastavenie, ovládanie rýchlosti a nastavenie napätia odvíjania, synchronizácia s navíjacou časťou, zobrazenie rýchlosti stroja, napätia odvíjania, napätia navíjania a dĺžky navíjania.
• Odvíjacia spojovacia doska: Humanizovaná svahová pneumatická spojovacia doska je navrhnutá na rýchle spájanie materiálu a na zlepšenie účinnosti.





2. Trakčná časť

• Trakčný pohon: Trakčný valec je poháňaný servomotorom, Trakčný motor má funkciu brzdy (funkcia brzdy je platná alebo neplatná s ovládaním spínača na dotykovej obrazovke), krútiaci moment synchrónneho remeňového prevodu oblúkového ozubeného kolesa s vlastnosťou nižšej hlučnosti, väčší krútiaci moment, menšia strata výkonu.





• Trakčný valec: Trakčný valec je vyrobený z ocele (zrkadlový valec), po dynamickej a statickej korekcii vyváženia je funkcia stabilná, nemá zdroj vibrácií a hodí sa pre širšiu škálu materiálov a vysokorýchlostné aplikácie.
• Trakčná kladka: Trakčná kladka je gumená, po dynamickej a statickej korekcii vyváženia, pneumatickom ovládaní stúpania a klesania ťažnej kladky a nastaviteľným prítlakom.
• Meranie dĺžky: Invertorový motor, vstavaný snímač PLC so spätnou väzbou na detekciu pracovnej dĺžky, s vysokou presnosťou a vysokým rozlíšením, akumulačnou dĺžkou merania a automatickým zastavením čísla.
• Zobrazenie rýchlosti: Pomocou bodového displeja, komunikácie PLC485 pripojenej k obrazovke, zobrazenie aktuálnej rýchlosti v reálnom čase je v súlade s rýchlosťou na dotykovej obrazovke.



3. Rezacia časť

• Spôsob rezania: rezanie žiletkou.
• Žiletka: S 10 sadami.
• Bezpečnostná ochrana: nainštalujte bezpečnostnú ochranu na reznú časť.
• Prechodový vodiaci valec: Prechodový hnací gumový valec, povrchové krížové čiary v tvare diamantu, takže materiál v procese vysokorýchlostnej prevádzky je hladší.



4. Časť orezania okraja

• Ošetrenie materiálu hrany: Odsávacie zariadenie je vybavené vodiacou trubicou pre úspešné odsatie materiálu hrany. Výstup okrajového materiálu sa nachádza na pravej strane stroja. (Smer výstupu materiálu okraja je možné prispôsobiť)





5. Prevíjacia časť

• Metóda navíjania: Vykladanie typu s bočným ramenom, s 3-palcovým pneumatickým diferenciálnym klzným hriadeľom, pneumatickým systémom poháňa automatické nastavenie radiálneho trenia, zmena offsetového napätia spôsobená zmenou priemeru navíjania, čím sa dosiahne automatické ovládanie kužeľa.





• Prevíjací pohon: Prevíjanie je poháňané servomotorom, krútiacim momentom synchrónneho remeňového prevodu s oblúkovým prevodom, ktorý sa vyznačuje nižšou hlučnosťou, väčším krútiacim momentom a menšou stratou výkonu.





• Polohovanie papierovej trubice: Prevíjanie infračervenej papierovej trubice polohovanie, zabezpečenie správnej polohy papierovej trubice, minimalizácia straty filmu, štandardná výbava 8 sád.





• Protitlakový valec: Prevíjací kontaktný prítlačný valec je ovládaný vzduchovým valcom, kontaktný valec je ovládaný presným regulačným ventilom, je vyrobený z gumy a tlak vzduchu je možné nastaviť podľa požiadaviek na prevíjanie. Pracovný stav: stúpanie, klesanie, plávanie.
• S automatickým vykladacím zariadením, aktívnym eliminátorom elektrostatického výboja na navíjanie a odvíjanie.

6. Elektrická a pneumatická časť

• Pohon: Vysoko výkonný servomotor je použitý na dosiahnutie vysokej presnosti rýchlosti.
• Riadenie: Hostiteľ prijíma Riadenie programu Siemens PLC (BST/Nemecko), rozhranie človek-stroj na nastavenie parametrov chodu a monitorovanie stavu chodu.
• Usporiadanie obvodov: Všetky obvody sú uzavreté, aby sa minimalizovala chyba ľudskej obsluhy.
• Pneumatické komponenty: Výber a návrh pneumatických komponentov je dobre premyslený, v elektrických komponentoch celého stroja sú použité pneumatické komponenty SMC.

7. Ostatné diely

• Stena stroja má vysokú pevnosť a nízke napätie. Po dvojnásobnom uvoľnení stresu je stabilný.
• Ložiská FAG sú použité vo všetkých rotujúcich častiach.
• Všetky strojové celky sú spracované v CNC strojovom centre.
• Tlačidlo núdzového zastavenia a ťahací drôtový spínač sú inštalované na prevádzkovej strane.
• Menovku si vyrábajú zákazníci sami.
